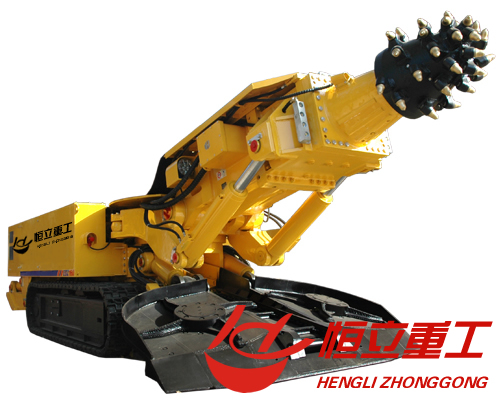

产品介绍—掘进机型号HLZ-75

悬臂式掘进机要同时实现剥离煤岩、装载运出、机器本身的行走调动以及喷雾除尘等功能，即集切割、装载、运输、行走于一身。它主要由切割机构、装载机构、运输机构、行走机构、机架及回转台、液压系统、电气系统、冷却灭尘供水系统以及操作控制系统等组成。其中切割臂、回转台、装渣板、输送机、转载机、履带等为主要工作机构。

悬臂式掘进机的主要特点：

悬臂式掘进机仅能截割巷道部分断面，要破碎全断面岩石，需多次上下左右连续移动截割头来完成工作。可用于任何断面形状的隧道；
掘进速度受掘进机利用率影响很大，在最优条件下利用率可达60%左右，但若岩石需要支护或其它辅助工作跟不上时，其利用率更低；
与全断面掘进机有一些相同的优点：连续开挖、无爆破震动、能更自由地决定支护岩石的适当时机；可减少超挖；可节省岩石支护和衬砌的费用；
与全断面掘进机比较，悬臂式掘进机小巧，在隧道中有较大的灵活性，能用于任何支护类型；
与全断面掘进机相比，具有投资少、施工准备时间短和再利用性高等显著特点。

性能特点：

整机匹配合理，可靠性好，重心低，稳定性好；
截割部采用振动机构，破岩能力强；
行走部摩擦板结构，性能可靠，维护量小；
各部件采用长寿命、高强度结构设计；
装载、一运采用液压马达直接驱动，故障率低；
电气控制和保护功能模块化；
关键元件采用国际、国内知名品牌。

项目	单位	技术参数值
产品型号		悬臂式掘进机HLZ-75
外形尺寸（A×M×H）	m	8.29×2.5×1.5
铲板宽度(N)	m	2.5
履带外侧宽度(M)	m	1.78
装机总功率	kW	130
整机重量	t	25.3
最大掘进高度(D)	m	3.6
最大定位掘进宽度(2W)	m	5.0
经济切割断面	m²	6～17
掘进断面形状		任意
爬坡能力	°	±18
可切割岩石单轴抗压强度	MPa	≤50
地隙	mm	180
切割头最大直径	mm	Φ880
切割电机功率	kW	75
切割头转速	r/min	50
伸缩距离	mm	500
最大卧底深度	mm	250
装载形式		星轮式
星轮转速	r/min	29
输送机形式		边双圆环链刮板式
输送机链速	m/s	0.9
输送机槽宽	mm	500
运输能力	m³/h	168
行走形式		履带式
行走速度	m/min	3.2/6
履带最大牵引力	kN	130
平均接地比压	MPa	0.12
泵站功率	kW	55
额定工作压力	MPa	16
工作介质		N68#抗磨液压油
外喷雾压力	MPa	≥1.5
内喷雾压力	MPa	≥3.0
总流量	L/min	≥35
供电电压	V	1140/660
总控制功率	kW	130
照明电压	V	36
防爆形式		隔爆兼本质安全型
可配桥式转载机	m	7.5～17.5

注：上述部分参数可以按用户的要求设计，同时我公司有保留及时更改的权利。
