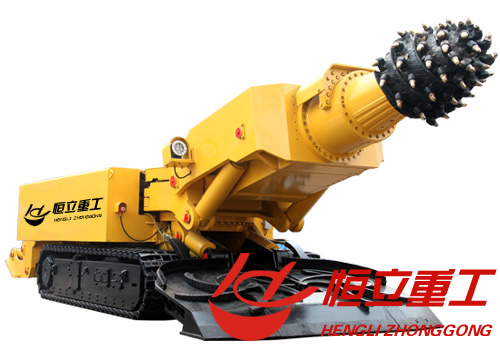

产品介绍—掘进机型号HLZ-45B
悬臂式掘进机要同时实现剥离煤岩、装载运出、机器本身的行走调动以及喷雾除尘等功能,即集切割、装载、运输、行走于一身。它主要由切割机构、装载机构、运输机构、行走机构、机架及回转台、液压系统、电气系统、冷却灭尘供水系统以及操作控制系统等组成。其中切割臂、回转台、装渣板、输送机、转载机、履带等为主要工作机构。
悬臂式掘进机的主要特点:
- 悬臂式掘进机仅能截割巷道部分断面,要破碎全断面岩石,需多次上下左右连续移动截割头来完成工作。可用于任何断面形状的隧道;
- 掘进速度受掘进机利用率影响很大,在最优条件下利用率可达60%左右,但若岩石需要支护或其它辅助工作跟不上时,其利用率更低;
- 与全断面掘进机有一些相同的优点:连续开挖、无爆破震动、能更自由地决定支护岩石的适当时机;可减少超挖;可节省岩石支护和衬砌的费用;
- 与全断面掘进机比较,悬臂式掘进机小巧,在隧道中有较大的灵活性,能用于任何支护类型;
- 与全断面掘进机相比,具有投资少、施工准备时间短和再利用性高等显著特点。
性能特点:
- 整机外形小巧,适合矮、窄巷道使用,方便灵活;
- 截割部采用液压马达或电机驱动,可伸缩,截割范围大;
- 各部件采用长寿命、高强度结构设计;
- 装载、一运采用液压马达直接驱动,故障率低;
- 关键元件采用国际、国内知名品牌。
项目 |
单位 |
技术参数值 |
产品型号 |
|
悬臂式掘进机HLZ45B |
外形尺寸(A×M×H) |
m |
6.3×1.3×1.5 |
铲板宽度(N) |
m |
1.58 |
履带外侧宽度(M) |
m |
1.3 |
装机总功率 |
kW |
67 |
整机重量 |
t |
8.5 |
最大掘进高度(D) |
m |
3.6 |
最大定位掘进宽度(2W) |
m |
4.0 |
经济切割断面 |
m² |
4~12 |
掘进断面形状 |
|
任意 |
爬坡能力 |
° |
±16 |
可切割岩石单轴抗压强度 |
MPa |
≤40 |
地隙 |
mm |
240 |
切割头最大直径 |
mm |
Φ620 |
切割电机功率 |
kW |
45 |
切割头转速 |
r/min |
42 |
伸缩距离 |
mm |
870 |
最大卧底深度 |
mm |
460 |
装载形式 |
|
星轮式 |
星轮转速 |
r/min |
37 |
输送机形式 |
|
边双圆环链刮板式 |
输送机链速 |
m/s |
0.8 |
输送机槽宽 |
mm |
380 |
运输能力 |
m³/h |
128 |
行走形式 |
|
履带式 |
行走速度 |
m/min |
12 |
履带最大牵引力 |
kN |
70 |
平均接地比压 |
MPa |
0.09 |
泵站功率 |
kW |
22 |
额定工作压力 |
MPa |
16 |
工作介质 |
|
N68#抗磨液压油 |
外喷雾压力 |
MPa |
1.5≤P≤3.0 |
内喷雾压力 |
|
无 |
总流量 |
L/min |
≥35 |
供电电压 |
V |
380/660 /1140 |
总控制功率 |
kW |
74.5 |
照明电压 |
V |
36 |
防爆形式 |
|
隔爆兼本质安全型 |
可配桥式转载机 |
m |
7.5~17.5 |
注:上述部分参数可以按用户的要求设计,同时我公司有保留及时更改的权利。
